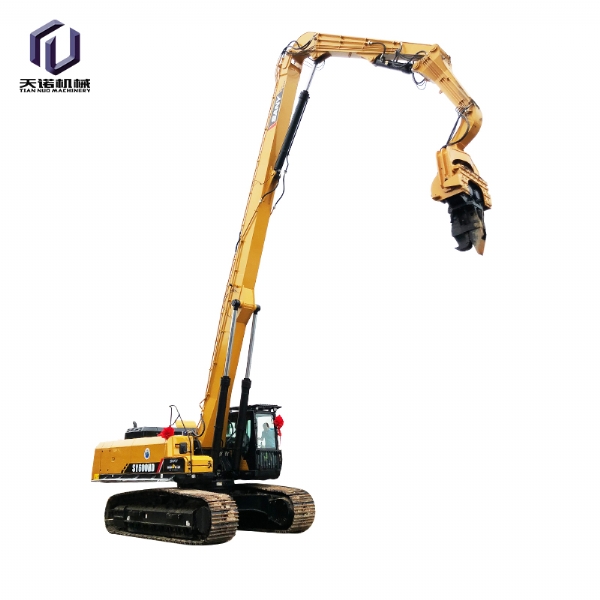

打樁臂白底-3

挖掘機打樁臂

打樁臂專用于挖掘機打樁而配置的臂，與挖掘?qū)Ｓ玫拇蟊塾袇^(qū)別，打樁臂為直臂，利于舉高，配有一節短小臂，打樁錘彎臂可與小臂連接，更好的操控打樁錘的起樁與壓樁作業。

挖掘機打樁臂適用范圍：適用于我國大部分地區，是建筑、高等公路、鐵路、機場、橋梁、港口、碼頭等基礎施工的理想設備。

一. 挖掘機打樁臂特點:

1、不改變?cè)型诰驒C(jī)的使用性能;

2、采用高強度鋼板制造;

3、極大提供工作范圍;

4、方便與客戶現有挖掘機安裝。

二. 原理與工程應用范圍

　　操作原理:

　　1.高頻液壓振動打樁機內置兩只偏心軸，采液壓馬達驅動，產生旋轉及垂直激振力，透過減振橡膠塊后，維持一定的振幅，能夠應付各種類型的土質與打樁要求。

　　2.激振力是與偏心軸尺寸和振動次數平方成正比，制作的偏心軸均經過詳細計算與測試，能夠兼顧強大的激振力和材料特性，不但能滿足工作需要，同時保證了機械可靠度。

施工原理:

　　振動式沉拔樁錘是利用其高頻振動，以度振動樁身，將機械產生的垂直振動傳給樁體，導致樁周?chē)耐馏w結構因振動發生變化，強度降低。樁身周?chē)馏w液化，減少樁側與土體的摩擦阻力，然后以挖機下壓力、振動沉拔錘與樁身自重將樁沉入土中。拔樁時，在一邊振動的情況下，以挖機上提力將樁拔起。打樁機械所需要的激振力要根據場地土層、土質、含水量及樁的種類、構造而綜合確定。振動法沉樁效率較其它工法為高，主要適用于鋼板樁、鋼管樁及長8m以?xún)?nèi)的細長混凝土預制樁。這種沉樁法適用于砂土中作業，在黏土中效果較差，必須選用較大功率的機型。

三. 產品優勢

●可打拔鋼板樁、水泥樁、鋼軌樁、鐵板、H鋼、鋼管。
　　

●打樁及拔樁間的作業轉換快速。
　　

●拔樁時所需之拉力較其他系統少很多。
　　

●不會傷及鋼管樁、鋼板樁及鋼軌樁的頂部或底部
　　

●可經常地在建筑物附近工作也不會損壞建筑物本身
　　

●由于作業安靜且工期較短，有助于克服環保方面的問題　　

Product introduction

產品介紹

挖掘機打樁臂

打樁臂

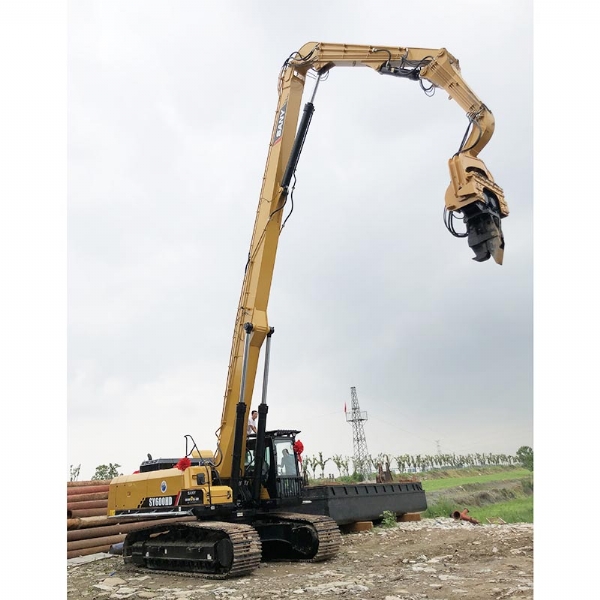

三一600 打樁臂

三一600 打樁臂

路友530 18米打樁臂

路友530 18米打樁臂

打樁臂

打樁臂技術參數
適配挖機噸位	Excavator tonnage	Unit	36t		45t
打樁臂長度	Total length	mm	13000	15000	18000
打樁深度	Pile driving depth	mm	12500	14500	17500
運輸長度	Folding length	mm	12500	14300	16500
運輸高度	Transport height	mm	3100	3100	3380
小臂長度	Stick length	mm	4000	4000	4500
大臂長臂	Boom length	mm	9000	11000	13500
增加配重	Extra Counter weigh	T	后移40	后移60	后移60
前端工作裝置重量	Max weight of attachments	T	2.8	2.8	3.5
